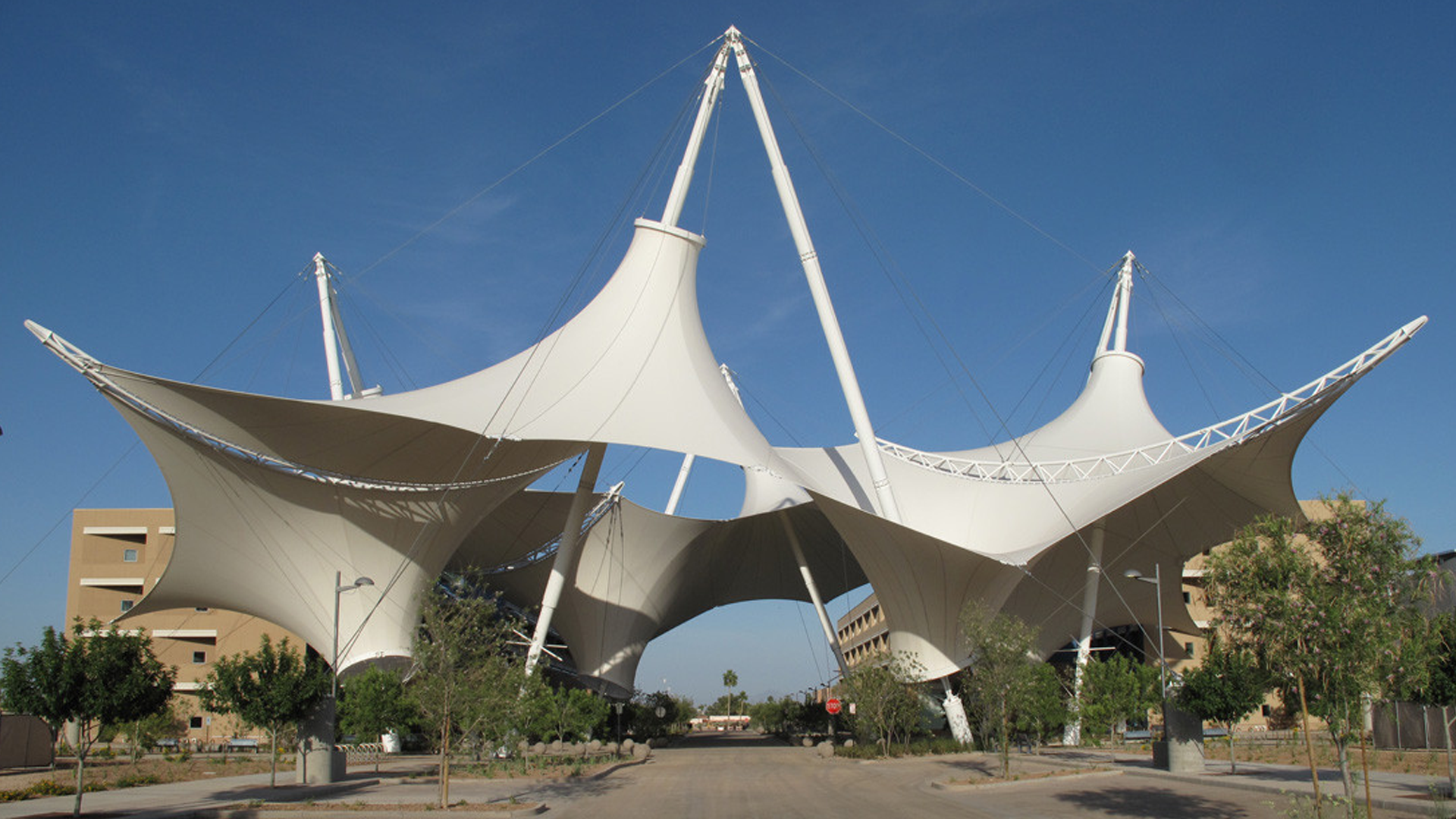

ASU校区的Skysong / FTL Design Engineering Studio

使用RsTool当中的rsMembrane,我们可以快速模拟进行膜结构的找形，下面我们就来通过Skysong的案例，来演示一下rsMembrane的用法。

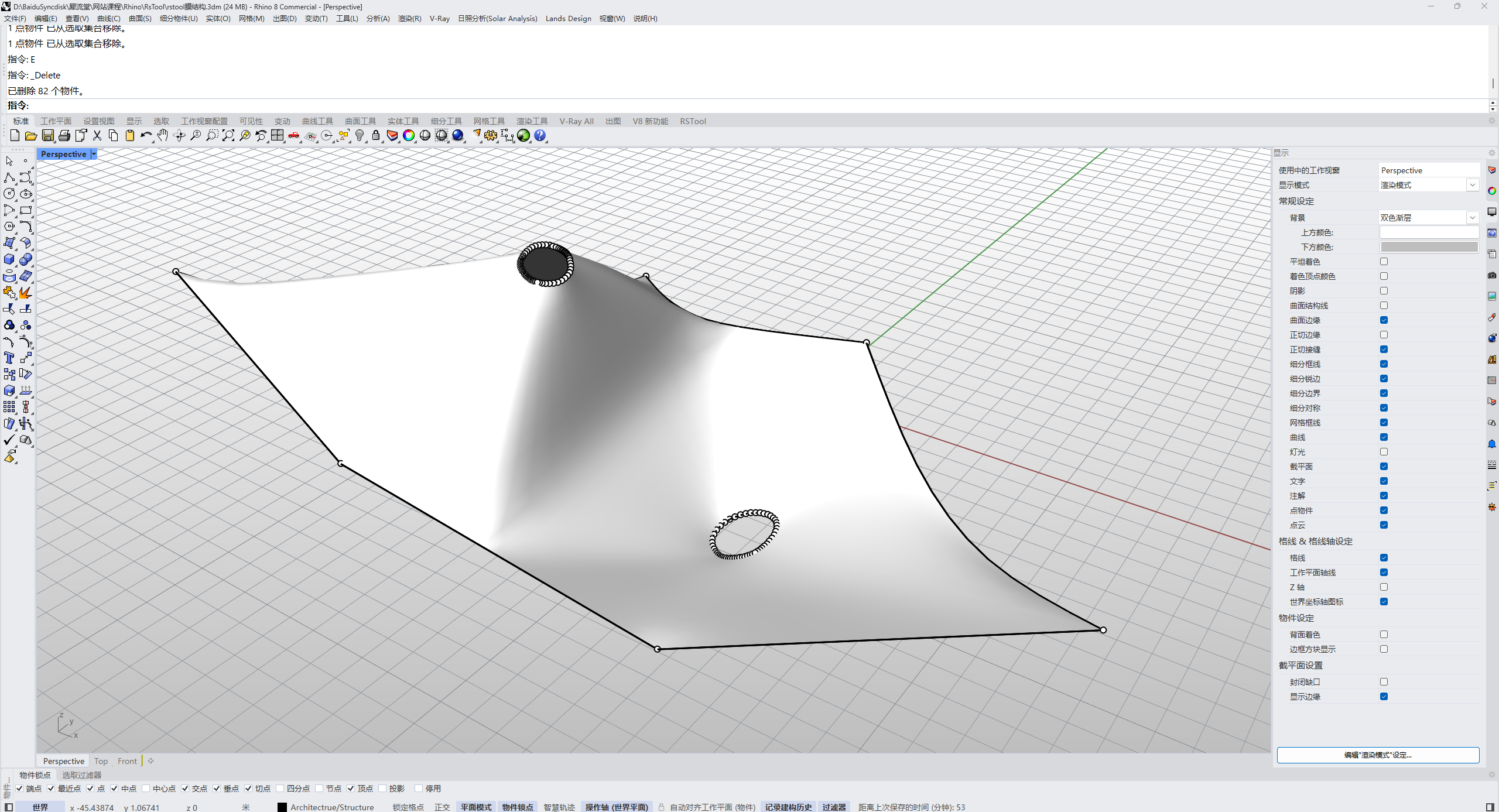

1.首先你可以使用Rhino的subd功能，捏出一个基础造型框架。Subd本身建模也比较自由，建模能力也比较强，特别适合找形。

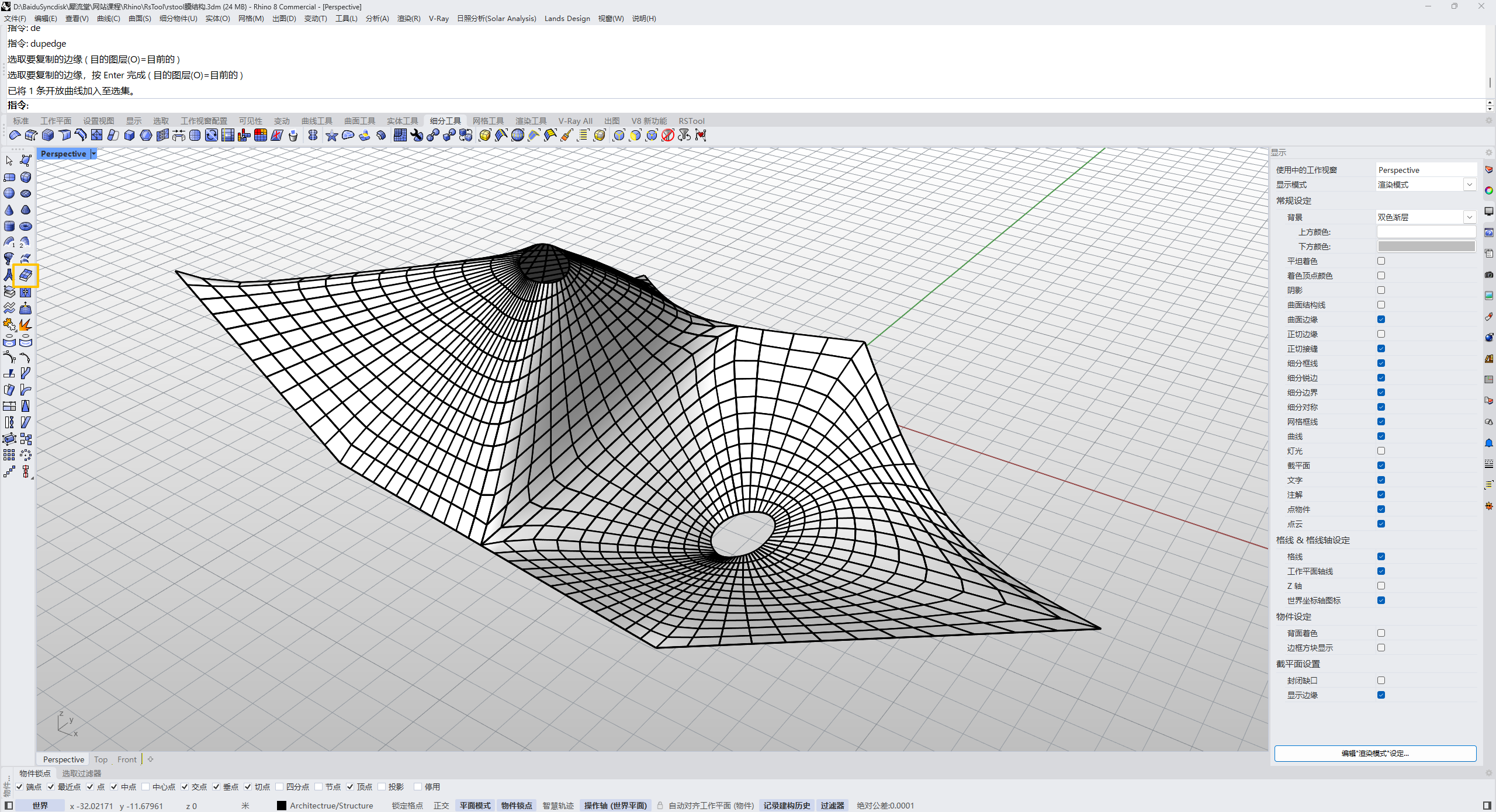

2.然后使用Subdivide对细分物体进行两次细分，增加面数量。再使用ExtractControlPolygon，抽离出subd背后的基础网格。力学找形只能基于网格，所以我们得抽离出这个网格物体。

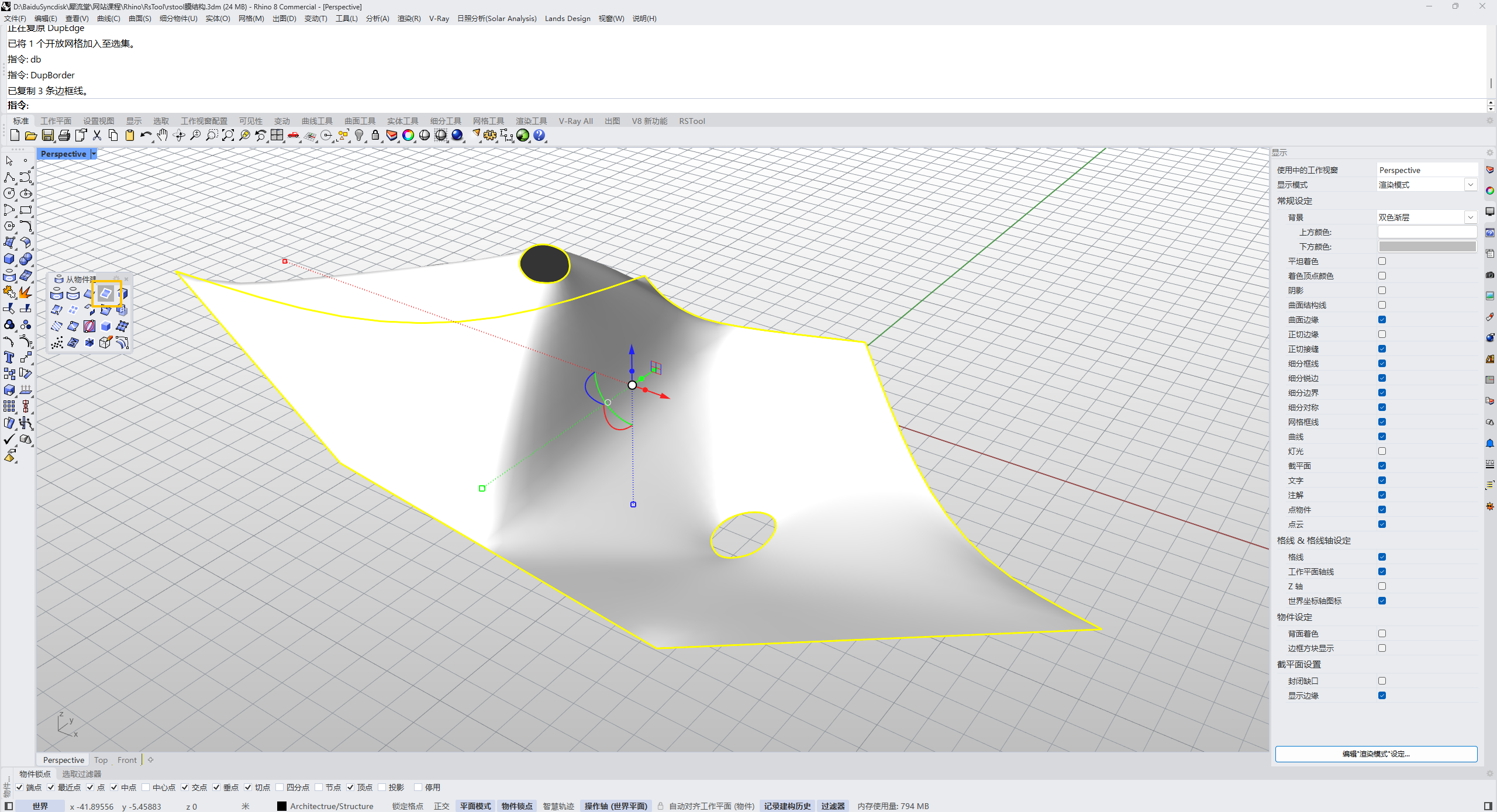

3.使用dupborder复制抽离出来的网格的边框线：

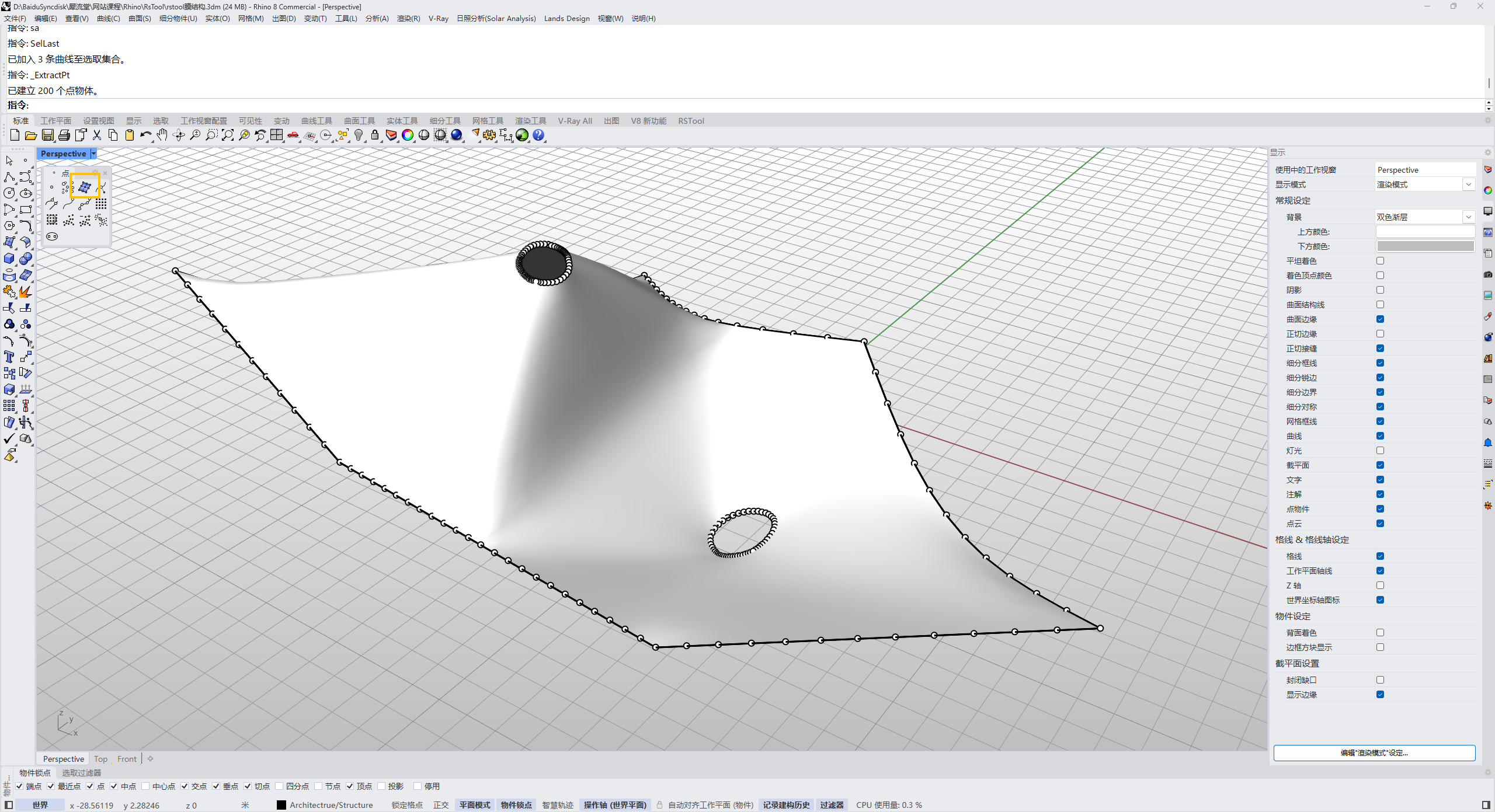

4.使用ExtractPt命令抽离出边框线的所有控制点。

5.只保留你想固定的点作为锚固点，其余点都删除。

6.然后我们就可以开始使用rsMembrane命令进行力学找形了。选中基础网格，再选择锚固点，设置一下弹力大小（力越大，收缩的越多），即可自动生成模结构造型：

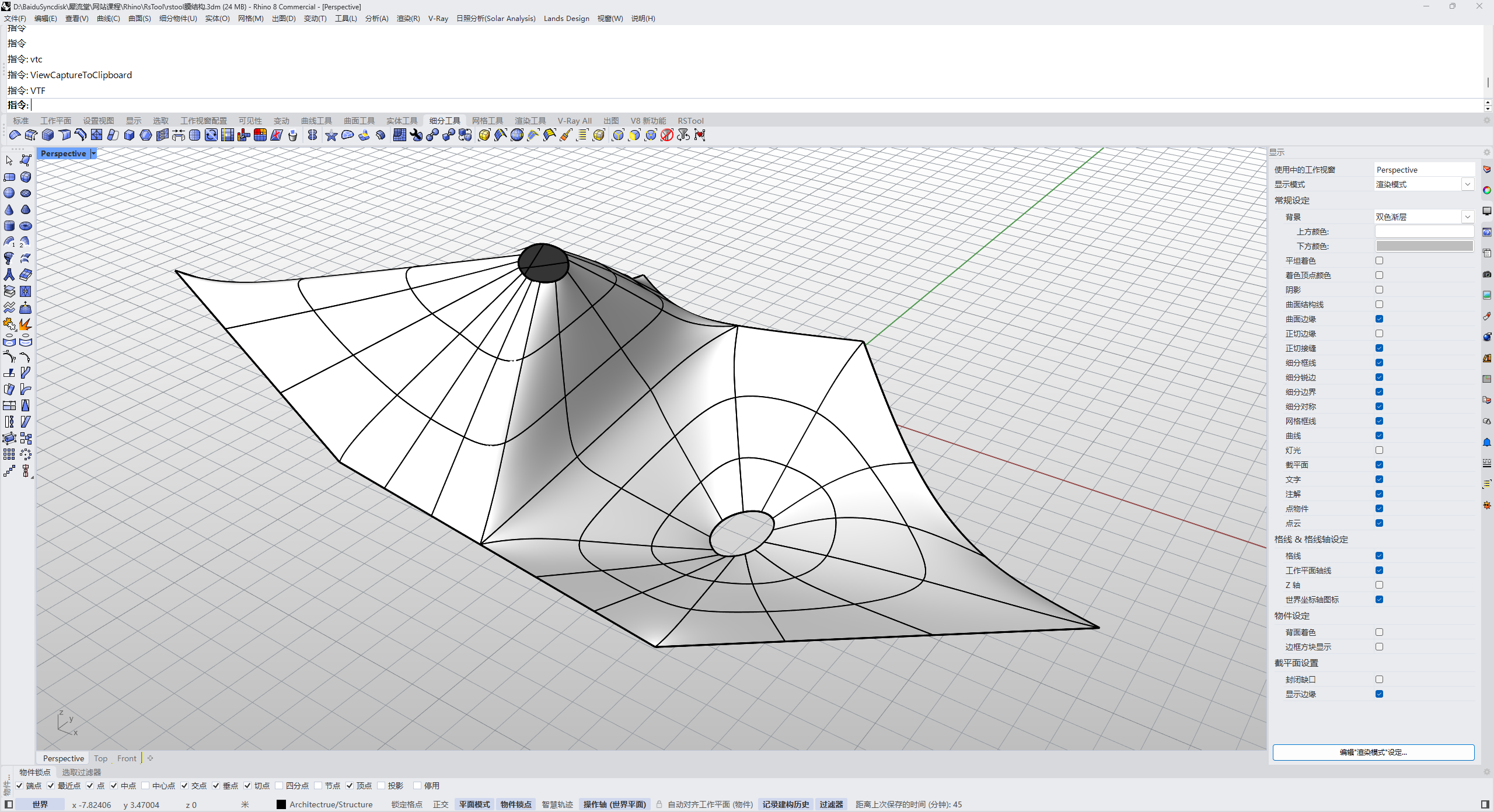

如果觉得网格找形后不够顺滑，可以直接将其再转化成subd，就会非常顺滑，满足nurbs的曲率要求了。
